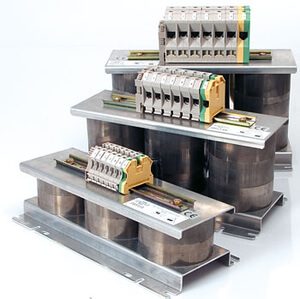

Kommutierungsdrossel / ChopperdrosselRückspeisende Umrichtersysteme bis 800 KW

ÜbersichtPDF Datenblatt

Einsatzmöglichkeiten und Beschreibung

Hochwertige Wickelgüter als Rückspeisedrossel, Hochsetzdrossel, Hochsetzstellerdrossel, Kommutierungsdrossel, Chopperdrossel  oder HF-Drossel als moderne Antriebsapplikationen für rückspeisende Umrichtersysteme in der Antriebstechnik und im Bereich der regenerativen Energien.

Mit Hilfe der Schmidbauer Kommutierungsdrossel können u.a. folgende Ziele erreicht werden

  • Begrenzung von Spitzenströmen
  • Unterdrückung von Netzrückwirkungen
  • größere Leistungen werden auf Wunsch mit einer Wasserkühlung ausgeliefert.

Die Verwendung hochwertiger Roh- und Isolierstoffe sowie eine sorgfältige Verarbeitung garantieren eine lange Lebensdauer.
Durch die ideale Bauform der Rückspseisedrossel (Verhältnis Eisenverluste zu Kupferverluste) wird zudem eine kosteneffiziente Bauform ermöglicht.
Mit unserem Green-Core-System wird durch durch die ideale Aufteilung der Luftspalte im Eisenkern der Wirkungsgrad optimiert.

Die Kommutierungsbaureihe in
Schalenkernausführung als
PFC-Speicherdrosseln am Netzeingang
u.a. auch geeignet für
SIMODRIVE – Umrichter











Technische Daten

EN61558-2-20

Anschluss-Spannung3x 400 – 480V
Frequenz50/60Hz
Leistungsbereich16 KW – 500 kW
Max. Umgebungstemperatur-10°C bis 50°C
SchutzartIP00
AnschlüsseSchraubklemmen berührungssicher nach BGV A3
BefestigungUniversal Schraubbefestigung
Grundfläche330 x 150mm
IsolierstoffklasseB oder F

Schmidbauer UR-Isolationssystem nach UL 1446 OBJY2.E181051















Antriebsleistung

max. kW

Nennstrom

max. A

Verlustleistung

ca. W

Anschluss

mm²

Bauhöhe

mm

Cu-Gewicht

kg

Gesamtgewicht

kg

Typ und

Bestellnummer

1630170161402,58,909513A
2545170161402,81290001A
3667250352103,018,509514A
4590300352403,82190002A
55103350702754,525,209515A
7214040090003A

weitere Größen auf Anfrage
