EAT 1AC Spartransformator (Autotransformator) mit einer Übersetzung und SchraubklemmenEAT 25VA - 2,5kVA nach IEC/DIN EN61558-2-13

ÜbersichtTechnische DatenPDF Datenblatt

Einsatzmöglichkeiten

1AC-Spartransformatoren nach IEC/EN61558-2-13 für allgemeine Anwendungen, ohne der Notwendigkeit einer galvanischen Trennung, z.B. Anpasstransformator für Geräte, Maschinen oder Anlagen, welche eine andere Netz – spannung als die zur Verfügung stehende Netzspannung benötigen.

Spartransformatoren übernehmen also keine Schutzfunktion, da die Eingangs- und Ausgangswicklung keine galvanische Trennung aufweist.

Beschreibung

1AC-Spartransformatoren mit vorbereiteter Schutzklasse I.

Die Spartransformatoren können im Spannungsbereich von 100 V … 550 V gefertigt werden (Sonderspannungen sind auf Anfrage jederzeit möglich). Durch eine Vakuumimprägnierung in Polyesterimidharz wird ein sehr niedriger Geräuschpegel erreicht. Die Anschlussklemmen sind berührungssicher und entsprechen der BGV A3. Die Befestigung erfolgt über Fußwinkel.

1AC-Spartransformator mit Schraubklemmen
eine Übersetzung IEC/EN61558-2-13

Spannungsbereich für

Eingang / Ausgang

100…550V
Frequenz50/60 Hz
Leistung (Bauleistung)25VA … 2,5kVA
Max.Umgebungstemperatur40°C
UL-Isolationssystem(optional)OBJY2.E181051
Isolationsklasse (IEC85)B 130°C
BrandschutzklasseUL94HB (V-0 möglich)
SchutzartIP00
Schutzklasse (vorbereitet)I
  • Keine galvanische Trennung
  • Befestigung über Montagewinkel in beliebiger Einbaulage
  • Schraubklemmen berührungssicher nach BGV A3
  • Vollständig vakuumimprägniert
Nenn-
Leistung
VA

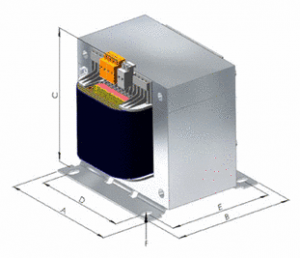

Abmessungen
ca. mm
Kupfer-
gewicht
in kg
Gesamt-
gewicht
in kg
Typ und
Bestellnummer
A
B
C
DEF
2566697850423,6×6,00,150,75EAT002
4066757350464,8×8,00,180,90EAT004
5078738456454,8×9,00,261,10EAT005
6078738456454,8×9,00,261,25EAT006
75
84769064454,8×9,00,281,35EAT007
10084909064614,8×9,00,322,00EAT010
130
84909064614,8×9,00,382,10EAT013
160968610184615,8×9,00,502,30EAT016
200969710184715,8×9,00,522,85EAT020
2509611110184865,8×9,00,673,60EAT025
3201209611990685,8×12,00,984,10EAT032
40012010711990795,8×12,01,105,10EAT040
500135110130104865,8×12,01,456,40EAT050
630150110142122827,0×15,02,007,70EAT063
800150126142122987,0×15,02,209,70EAT080
1000174114156135867,0×15,03,1011,20EAT100
12501741281561351027,0×15,03,3012,80EAT125
16001741381561351087,0×15,03,5014,50EAT160
200019213817515010410,0×18,04,2516,50EAT200
250019215417515012010,0×18,05,3020,50EAT250

Erläuterungen und Schaltgruppen zur Anwendung von 1AC und 3AC Spartransformatoren (Autotransformatoren)

Spartransformatoren besitzen im Gegensatz zu Trenntransformatoren keine getrennten Wicklungen.

Die Eingangs – und Ausgangswicklung ist leitend miteinander verbunden. Spartransformatoren dürfen für die Schutzmaßnahme „Schutztrennung“ nicht verwendet werden!

Je kleiner die Differenz zwischen Eingangs- und Ausgangsspannung

  • desto größer die aus dem Netz direkt entnommene Leistung
  • desto kleiner die notwendige zu transformierende Leistung
  • desto größer die Einsparung an der Baugröße ( Eisenquerschnitt, Kupferwicklung)

Je nach Übersetzungsverhältnis der Ober- und Unterspannungswicklung lassen sich erhebliche Einsparungen in der Baugröße erzielen.

An folgendem Beispiel lässt sich eine Einsparung von über 90% der Bauleistung gegenüber einem Trenntransformator am Einfachsten erkennen

1AC Spartransformator / Eingangsspannung 440V / Ausgangsspannung 400V

benötigte Nennleistung am Verbraucher 5kVA









Die in der Formel verwendeten Bezeichnungen „Ober- und Unterspannung“ sind unabhängig von der Eingangs-

und Ausgangsseite und beziehen sich ausschließlich auf die höhere und niedrigere Spannung. Die gleiche Formel findet natürlich auch auf 3AC-Spartransformatoren Anwendung. Diese werden standardmäßig in der Schaltgruppe YNa0 gefertigt. Hierbei ist der Neutralleiter mit max. 10% des Außenleiter-Nennstroms belastbar.

Ist jedoch eingangseitig ein voll belastbarer Neutralleiter vorhanden und mit dem Sternpunkt des Transformators
und dem Verbraucher fest verbunden, kann auch der Sternpunkt mit dem vollen Außenleiterstrom, in der Schaltgruppe Yan0, belastet werden.

Wird ein zu 100% belastbarer Neutralleiter benötigt, kann auch die Schaltgruppe ZNa0 angewendet werden. Bitte geben Sie bei Anfragen von 3AC-Spartransformatoren immer die Außenleiterspannungen an.
