DAB 3AC Spartransformator (Autotransformator) im Bodengehäuse IP23DAB 1,6 - 630kVA nach IEC/DIN EN61558-2-13

ÜbersichtTechnische DatenPDF Datenblatt

Einsatzmöglichkeiten

3-Phasen-Spartransformator nach IEC/EN61558-2-13 für allgemeine Anwendungen, ohne der Notwendigkeit einer galvanischen Trennung, z.B. Anpasstransformator für Geräte, Maschinen oder Anlagen, welche eine andere Netz – spannung als die zur Verfügung stehende Netzspannung benötigen.

Spartransformatoren übernehmen keine Schutzfunktion, da die Ein- und Ausgangswicklung keine galvanische Trennung aufweist.

Beschreibung

3-Phasen-Spartransformatoren mit vorbereiteter Schutzklasse I, eingebaut im stabilen Metallblechgehäuse IP23 zur Bodenmontage. Die Transformatoren können im Spannungsbereich von 100V … 550V gefertigt werden (Sonderspannungen sind auf Anfrage jederzeit möglich).
Grundsätzlich wird die Baureihe in der Schaltgruppe YNa0 gefertigt (Sternpunkt mit ca. max. 10% des Außenleiterstroms belastbar). Benötigen Sie eine Belastung des Sternpunkts bis zum Nennstrom, so wird die Schaltgruppe ZNa0 angewendet.

Bitte geben Sie die gewünschte Schaltgruppe bei Ihrer Bestellung an!

Durch eine Vakuumimprägnierung in Polyesterimidharz wird ein sehr niedriger Geräuschpegel erreicht. Die Anschlussklemmen sind berührungssicher und entsprechen der BGV A3.

Als Leitungseinführungen werden DIN-Verschraubungen verwendet, deren Größe sich nach dem  Querschnitt der Anschlußleitung richtet. Dieser wird entsprechend der geeigneten Vorsicherung bestimmt.

Ab einer Bauleistung von 5,0kVA sind zum einfachen und sicheren Transport Staplerschienen angebracht. Kranösen sind am Transformator innerhalb des Gehäuses vorhanden.

Kundenspezifisch können Spartransformatoren bis zu einer Bauleistung von insgesammt 2.000 KVA produziert werden. Die Bauleistung der Spartrafos berechnet sich wie folgt:

3AC Spartransformator  IP23 im Standgehäuse  IEC/EN61558-2-13

Spannungsbereich für

Ein- / Ausgang

100 V … 550 V
Frequenz50/60 Hz
Leistungsbereich (Bauleistung!)1,6 … 630kVA
Aufbau AusgangSchaltgruppe Standard YNa0

Sternpunktbelastbarkeit ca.10%

Schaltgruppe auf Anforderung ZNa0

Sternpunktbelastbarkeit 100%

Max.Umgebungstemperatur40°C
UL-Isolationssystem (optional)OBJY2.E181051
Isolationsklasse (IEC85)B 130°C
BrandschutzklasseUL94HB (V-0 möglich)
SchutzartIP00
Schutzklasse (vorbereitet)I
  • Keine galvanische Trennung
  • Einbau im Bodengehäuse IP23; RAL7035 pulverbeschichtet (standard)
  • DIN-Verschraubungen für die Leitungsdurchführung am Gehäuse
  • Schraubklemmen berührungssicher nach BGV A3
  • Vollständig vakuumimprägniert
Nenn-
Leistung
kVA

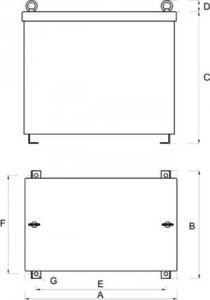

Abmessungen
ca. mm
Kupfer-
gewicht
in kg
Gesamt-
gewicht
in kg
Baugröße
Typ und
Bestellnummer
A
B
C
D
E
F
G
1,6406320350182306116,0021,03UI 120/41DAB0016
2406320350185306116,7026,03UI 120/51DAB0020
2,5406320350200306117,9028,03UI 132/46DAB0025
3,2406320350200306118,8032,03UI 132/60DAB0032
4,04263603962193401113,039,03UI 150/52DAB0040
4,54263603962193401112,243,53UI 150/65DAB0045
5,0576440546452434201118,052,03UI 168/58DAB0050
6,3576440546452594201113,054,0EI 300/300/63DAB0063
8,0576440546452594201113,562,5EI 300/300/78DAB0080
10,0646520626453165001113,071,0EI 350/350/73DAB0100
12,5646520626453165001115,085,0EI 350/350/88DAB0125
16706560676533605401124,5110,0EI 400/400/83DAB0160
20706560676533605401128114,0EI 400/400/83DAB0200
25706560676533605401133126,0EI 400/400/93DAB0250
30706560676533605401143150,0EI 400/400/110DAB0300
35706560676533605401141173,0EI 400/400/140DAB0350
40706560676623605401145192,0440/420-80/137DAB0400
50956660726624606401169218,0440/420-80/188DAB0500
63956660726624606401189263,0550/470-90/120DAB0630
80956660726624606401189296,0550/470-90/150DAB0800
1009566607266246064011110362,0550/470-90/180DAB1000
1259566607266267064011168362,0550/470-90/180DAB1250
160102078010516267073515203600680/120DAB1600
200102078010516267073515255710680/150DAB2000
225102078010516267073515280845680/180DAB2250
250102078010516267073515310980680/210DAB2500
31514601000130062684960154401130830/150DAB3150
40014601000130062684960155401330830/200DAB4000
50014601000130062684960155901550830/250DAB5000
630174012001500627801160186601680960/1800DAB6300

Erläuterungen und Schaltgruppen zur Anwendung von 1AC und 3AC Spartransformatoren (Autotransformatoren)

Spartransformatoren besitzen im Gegensatz zu Trenntransformatoren keine getrennten Wicklungen.

Die Eingangs – und Ausgangswicklung ist leitend miteinander verbunden. Spartransformatoren dürfen für die Schutzmaßnahme „Schutztrennung“ nicht verwendet werden!

Je kleiner die Differenz zwischen Eingangs- und Ausgangsspannung

  • desto größer die aus dem Netz direkt entnommene Leistung
  • desto kleiner die notwendige zu transformierende Leistung
  • desto größer die Einsparung an der Baugröße ( Eisenquerschnitt, Kupferwicklung)

Je nach Übersetzungsverhältnis der Ober- und Unterspannungswicklung lassen sich erhebliche Einsparungen in der Baugröße erzielen.

An folgendem Beispiel lässt sich eine Einsparung von über 90% der Bauleistung gegenüber einem Trenntransformator am Einfachsten erkennen

1AC Spartransformator / Eingangsspannung 440V / Ausgangsspannung 400V

benötigte Nennleistung am Verbraucher 5kVA









Die in der Formel verwendeten Bezeichnungen „Ober- und Unterspannung“ sind unabhängig von der Eingangs-

und Ausgangsseite und beziehen sich ausschließlich auf die höhere und niedrigere Spannung. Die gleiche Formel findet natürlich auch auf 3AC-Spartransformatoren Anwendung. Diese werden standardmäßig in der Schaltgruppe YNa0 gefertigt. Hierbei ist der Neutralleiter mit max. 10% des Außenleiter-Nennstroms belastbar.

Ist jedoch eingangseitig ein voll belastbarer Neutralleiter vorhanden und mit dem Sternpunkt des Transformators
und dem Verbraucher fest verbunden, kann auch der Sternpunkt mit dem vollen Außenleiterstrom, in der Schaltgruppe Yan0, belastet werden.

Wird ein zu 100% belastbarer Neutralleiter benötigt, kann auch die Schaltgruppe ZNa0 angewendet werden. Bitte geben Sie bei Anfragen von 3AC-Spartransformatoren immer die Außenleiterspannungen an.
