1AC Sicherheits- Printtransformator in flacher Bauart Kerngröße UI30PTF 2,0 - 10VA nach IEC/EN61558-2-6

ÜbersichtTechnische DatenTechnische Daten

Sicherheitstransformator

nach IEC/EN61558-2-6 für allgemeine Anwendungen mit extrem niedriger Bauhöhe und doppelter bzw. verstärkter Isolierung und einer max. Ausgangsspannung von 50V, z.B. als sichere Trennung für Geräte nach den Bestimmungen der EN60950.

Beschreibung

Diese Baureihe von Flachtransformatoren wird bevorzugt zur Spannungsversorgung von elektronischen Geräten oder Baugruppen mit niedriger Bauhöhe verwendet. Die Transformatoren werden komplett mit einer Masse aus Polyurethan im Polyamidbecher vergossen. Zur mechanischen Befestigung können die Transformatoren mit  Schrauben 2,9 x 9,5 mm z.B. DIN7981 befestigt werden (Linsenblechschraube).

Selbstverständlich kann jeder PTF- Printtrafo auf Ihre speziellen Geräteapplikationen (z.B. Ausgangskennlinie, Temperaturerhöhung im Nennbetrieb/Leerlauf usw.) auf Anfrage angepasst werden.

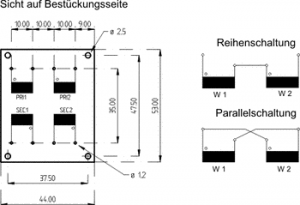

Standardmäßig erfolgt die Bestückung mit den angegebenen Rastermaßen und Belegungen. Andere Ausführungen (PRI-/ SEC-Spannungen, Pinbelegung) sind jederzeit auf Anfrage möglich.

1AC Sicherheitstransformator in

Printausführung IEC/EN61558-2-6

Eingangsspannung2x115V
Ausgangsspannung2x5V … 2x18V
Frequenz50/60 Hz
Leistungsbereich2,0 … 10VA
Max.Umgebungstemperatur40°C
UL-Isolationssystem (optional)OBJY2.E181051
Isolationsklasse (IEC85)B 130°C
BrandschutzklasseUL94HB (V-0 möglich)
Schutzklasse (vorbereitet)III

Ua nenn = Nennausgangsspannung

Ua leer   = Leerlaufausgangsspannung

Leistung
VA
PRI
Spannung
V
PRI Strom
A
Ua leer
Ua nenn
V
Bauhöhe
in mm
Kupfer-
gewicht
in kg
Gesamt-
gewicht
in kg
KerngrößeTyp und
Bestellnummer
2,02×1150,03/1,5216,80,0480,115UI30/5,5PTF020
3,52×1150,056/1,5918,80,0520,14UI30/7,5PTF035
5,72×1150,08/1,4021,80,060,165UI30/10,5PTF057
10,02×1150,14/1,3727,90,070,24UI30/16,5PTF100
