1AC Steuertransformatoren stehende Ausführung (ST-Serie 2,0 – 10kVA)STS 2,0 - 10kVA IEC/DIN EN61558-2-2 und UL1446

ÜbersichtTechnische DatenPDF Datenblatt

Steuertransformator

nach IEC/EN61558-2-2 zur Versorgung von Steuerstromkreisen in Schaltanlagen, Verteilungen, Maschinen usw. gemäß den Bestimmungen der VDE0113/EN60204.

Beschreibung

Die Steuertransformatoren dieser Baureihe ab 2000VA stellen eine hohe Kurzzeitleistung bei gleichzeitig niedriger Kurzschlussspannung zur Verfügung. Durch unser UL-Isolationssystem ist eine universelle weltweite Einsetzbarkeit garantiert.

Spannungsabgriffe auf der Primärseite der Transformatoren,  +/-5% der Nenneingangsspannung, ermöglichen eine optimale Spannungsanpassung an die Netzversorgung. Bei Ausgangsströmen über 135A und Ausgangsspannungen unter 42V werden die Anschlüsse mit Kabelschuhen versehen (Anschluss mit Schraube M8) und sind nicht berührungssicher.

Die verwendeten Anschluss-Schraubklemmen sind berührungssicher nach BGV A3. Die Transformatoren sind für die Schutzklasse 1 mit einer Schraubklemme vorbereitet. Die Befestigung erfolgt über Fußwinkel, die Einbaulage kann beliebig gewählt werden.

Durch eine Vakuumimprägnierung  wird ein sehr niedriger Geräuschpegel und eine hohe Isolationsfestigkeit erreicht.







1AC-Steuertransformatoren stehende Montage mit Schraubklemmen  IEC/EN61558-2/-4/-6  UL1446

Eingangsspannung100 V … 600 V (Standard 400 V)
Ausgangsspannung24 V … 600 V (Standard 230 V)
Frequenz50/60 Hz
Ausgangsleistung2 KVA … 10 KVA
Max.Umgebungstemperatur40°C
UL-IsolationssystemB3 Standard
Isolationsklasse (IEC85)B 130°C
BrandschutzklasseUL94HB (V-0 möglich)
Schutzart
IP00
SchutzklasseI vorbereitet
  • Schutzleiteranschluss geschweißt 2 Flachstecker 6,3 x 0,8mm
  • Befestigung über Montagewinkel in beliebiger Einbaulage
  • Schraubklemmen berührungssicher nach BGV A3
  • Vollständig vakuumimprägniert

Übersicht: PRI 230 V   SEK 24 V

Nennleistung
in VA

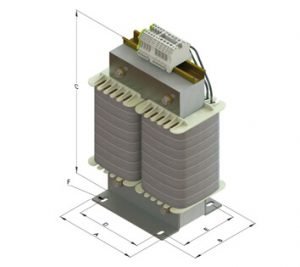

Abmessungen
ca. mm
Kupfergewicht
in kg
Gesamtgewicht
in kg
Typ und
Bestellnummer
A
B
C
D
E
F
2000
175
136
250
112
90
10×18
5,2
15,5
STS020
2500
199
133
270
124
94
10×18
6,9
18,9
STS025
3000
199
146
270
124
107
10×18
7,9
22,9
STS030
4000
223
161
315
136
127
10×18
9,0
30,0
STS040
5000
240
154
338
144
125
10×18
12,6
33,6
STS050
6300
280
165
388
176
133
12×18
16,5
44,5
STS063
8000
280
190
388
176
158
12×18
17,0
55,0
STS080
10000
320
198
440
196
157
15×22
23,0
72,0
STS100
