3AC Netzdrossel stehende MontageNetzdrossel DND 10 - 1000 A nach IEC/DIN EN61558-2-20 und UL1446

ÜbersichtTechnische Daten

Netzdrossel – Einsatzmöglichkeiten und Beschreibung

Durch den Einsatz einer Netzdrossel  der Schmidbauer Baureihe DND wird die vom jeweiligen Umrichter  erzeugten Netzrückwirkungen minimiert. und dämpfen nach EN61558 die Netzstörungen hin zum Frequenzumrichter.

Üblicherweise werden Netzdrosseln DND mit einem uk von 2% bzw. einem uk von 4% ausgelegt.

Anwendung: Intelligente, rückspeisende Antriebstechnik, Power Quality  sowie regenerative Energien

Die Verwendung hochwertiger Roh- und Isolierstoffe nach unseren UL-Isolationssystemen Klasse B und F sowie eine sorgfältige Verarbeitung Made in Germany garantieren eine lange Lebensdauer.

Schmidbauer UR-Isolationssystem nach UL 1446  File E181051







3AC Netzdrossel

IEC/EN61558-2-20  UL1446

Eingangsspannung 3 x 400V AC
Nennspannung (uk)  4% (4,8% bei 60Hz)
Frequenz 50 Hz (60Hz)
Nennstrom max. 1000 A
Max.Umgebungstemperatur 40°C
UL-Isolationssystem F2 Standard

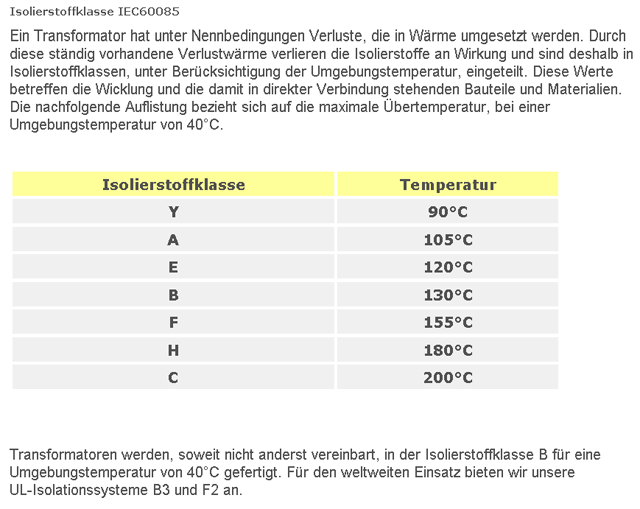

Isolationsklasse (IEC85) F 155°C
Brandschutzklasse UL94HB (V-0 möglich)
Schutzart IP00
Schutzklasse (vorbereitet) I
  • Befestigung über Montagewinkel für stehende Montage, ortsfest, für Geräteeinbau und Montage in trockenen Räumen
  • Anschlüsse an kriechstromsichere Transformatorenklemmen mit Schraubanschluß. Über 50A werden Reihenklemmen oder Kabelschuhe verwendet. Die Klemmen sind handrücken- und fi ngerberührungssicher nach UVV (BGV A3). Bei höheren Strömen (ab. ca. 250A) werden Kupfer- bzw. Alulaschen als Anschlussmöglichkeit zur Verfügung gestellt.
  • Vollständig vakuumimprägniert
Strom
[A]
Induktivität
[mH]
Kupfer-
gewicht
Gesamt-
gewicht
Anschlussart

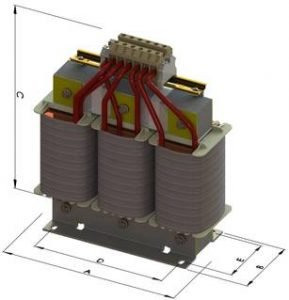

Abmessungen
ca. mm
Be-
festigung
Typ und
Bestellnummer
[kg] [kg] A B C D E
10 2,94 0,8 3 Schraubklemme 120 58 118 90 39 LL für M4 DND0010
16 1,84 1,0 3,5 Schraubklemme  150  69  138  113  50 LL für M5 DND0016
20 1,47 1,3 3,8 Schraubklemme  150  69  138  113  50 LL für M5 DND0020
25 1,18 1,4 5,2 Schraubklemme  150  84  138  113  65 LL für M5 DND0025
30 0,98 1,5 5,4 Schraubklemme  150  92  138  113  65 LL für M5 DND0030
40 0,74 2,8 6,9 Schraubklemme  180  102  160  136  67 LL für M5 DND0040
50 0,59 2,9 8,3 Schraubklemme  180  102  160 136  67 LL für M6 DND0050
60 0,49 3,2 9,9 Schraubklemme  180  102  208 136  77 LL für M6 DND0060
80 0,37 3,6 13,2 Schraubklemme  210  106  234  175  86 LL für M6 DND0080
100 0,29 4,5 16,5 Schraubklemme  210  117  234  175 86 LL für M6 DND0100
120 0,25 6 18 Schraubklemme  230  155  234  176 95 LL für M6 DND0120
150 0,20 7,8 25,2 Schraubklemme 240  160  234  185 91 LL für M6 DND0150
200 0,15 10,2 30,5 Schraubklemme 240 165  234 185 96 LL für M8 DND0200
300 0,10 10,5 37,5 Alu-/Kupferlasche  300  240  260  225 108 LL für M8 DND0300
400 0,075 15 50 Alu-/Kupferlasche 300  300 260  225 145 LL für M8 DND0400
500 0,06 16 60 Alu-/Kupferlasche  360 280  310 265  265 LL für M8 DND0500
1000 0,03 18  85 Alu-/Kupferlasche  360 LL für M8 DND1000

Dreiphasen-Netzdrosseln mit abweichenden technischen Daten auf Anfrage lieferbar.
