Bei gleicher Leistung überzeugt der Alutransformator zum herkömmlichen Transformator mit einer Gewichtsreduzierung bis zu 45 % . Attraktive, leistungs– und marktgerechte Preise und Kostenreduzierung durch Wegfall des Kupferzuschlages.
Transformatoren
Die Schmidbauer GmbH fertigt ein umfassendes Programm an Transformatoren in Standard und Spezialausführungen.
Zur Produktion unserer hochwertigen Transformatoren und Wickelgüter kommen grundsätzlich Kerne gemäß DIN-Vorschrift, für spezielle Anforderungen Sonderschnitte sowie Lege- oder Modulkerne zum Einsatz.
Übrigens: Sowohl unsere Transformatoren in Standardserien, wie auch als Sonderkonstruktionen erfüllen nationale und internationale Vorschriften.
Der Bau von Trenntransformatoren mit einer Leistung bis zu 2,5 MVA bei ultra-kompakter Bauweise und Sonderlösungen für spezifische Anwendungen sind Besonderheiten unseres Konstruktions- und Fertigungs-Know hows. Hochfrequenztransformatoren , Hilfstransformatoren für stiationäre Mittelspannungsstationen, Leistungstransformatoren sowie Hochvoltransformatoren für kleine als auch große Leistungen erweitern unseren Fertigungsbereich. Wir fertigen Transformatoren für viele unterschiedlichste Branchen, darunter u.a.:
- Maschinenbau
- Bahntechnik
- Photovoltaik, dezentrale Energieversorgung
- Windenergie
- Schiffsbau
- Prüftechnik
- Stromversorgungstechnik
- Allgemeine Energietechnik
- LED- und Lichttechnik
- Schaltschrankbau
- Elektronikbestückung
- Leistungselektronik
- Allgemeine Industrie
- Automotive
- Hochspannungstechnik
-

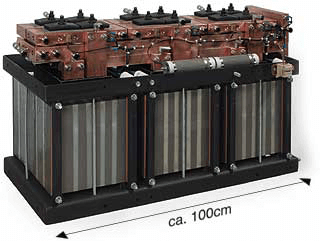

- Wassergekühlter Spezial-Transformator für Hochstromanwendungen
-
- 4-fach Wickelautomaten für Kleintransformatoren wie z.B.: Printtransformatoren, NF- und HF- Übertrager, Leistungsübertrager für Schaltnetzteile
-
- Kaltpress-Schweißen der Anschlüsse für Cu-Bänder und Alu-Bänder
-
- Vergießen mit Polyurethan im Vakuum
Für größere Leistungen ab ca. 100KVA kommen Aluminium-Transformatoren zum Einsatz. Die getesteten Aluminium-Transformatoren als Spartransformatoren oder Trenntransformatoren zeichnen sich durch hervorragende Wirkungsgrade sowie durch erhebliche Kostensenkungen gegenüber den herkömmlichen Kupfer-Transformatoren aus. Diese sind im Leistungsbereich bis ca. 2,5 MW sowohl bis Spannungen von 6 KV möglich. Transformatoren mit integrierter Induktivität werden ebenfalls von Schmidbauer entwickelt und produziert. Gerne informieren wir Sie dazu.
Somit bieten wir Ihnen vom Kleintransformator bzw. Niederspannungstransformator bis hin zu kundenspezifischen Transformatoren bis 2,5 MVA ein breites Spektrum an. Diese können als wassergekühlte oder als luftgekühlte Wickelgüter ausgeführt werden.
Die Fertigung mit 3-Achs-gesteuerten Wickelmaschinen, einschließlich vollautomatisierter Weiterverarbeitung erlaubt flexible Fertigungsabläufe im Transformatoren-Bau mit gleichbleibend hoher Qualität und attraktiven Stückkosten.
NC-gesteuerte Anlagen und Handwickelmaschinen für Transformatoren in Spezialausführungen ergänzen unsere automatisierte Produktion.
Automatisierte Kernschweissautomaten, Vakuum-Imprägnierung und Einzel-Prüfung für eine Top-Transformatoren-Qualität
- NC-gesteuerte Schweissautomaten für Kerne der Größe EI54 bis EI195 unter gleichzeitigem Anschweißen der Befestigungswinkel.
- Vakuum-Imprägnierung mit einem Kunstharzsystem der Isolations- klasse F.
Zusätzlich können Transformatoren in einer CNC-gesteuerten Vakuum-Vergussanlage in Polyurethanharz vergossen werden. - Rechnergesteuerte Prüfautomaten prüfen jedes System vor der Auslieferung
(Strom, Spannung, Wicklungs- und Isolationswiderstand, Phasenfolge und Hochspannungsprüfung).

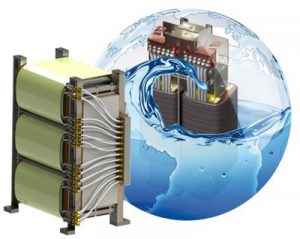

Wassergekühlte Transformatorenflüssigkeitsgekühlt in Trenntransformator oder Spartransformator - Ausführung nach IEC/DIN EN61558-2-13 bzw. IEC/DIN EN61558-2-4
Wassergekühlte Transformatoren der Schmidbauer – Baureihe WKT eignen sich hervorragend im Bereich der wassergekühlten Umrichtertechnik. Eine potentialfreie Wasserkühlung vereinfacht die Wasserkühlung im Gesamtsystem.
DTS 3AC Trenntransformator stehende MontageDTS 0,1 - 2,0kVA nach IEC/DIN EN61558-2-4
Trenntransformatoren nach IEC/EN61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/EN60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsysteme.
DTS 3AC Trenntransformator stehende MontageDTS 2,0 - 5,0kVA nach IEC/DIN EN61558-2-4
Trenntransformatoren nach IEC/EN61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/EN60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsysteme.
DTS 3AC Trenntransformator stehende MontageDTS 5 - 35kVA nach IEC/DIN EN61558-2-4
Trenntransformatoren nach IEC/EN61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/EN60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsysteme.
DTM 25 3AC Trenntransformator mit Modulkern stehende MontageDTM 25 - 630kVA nach IEC/DIN EN61558-2-4
Trenntransformatoren nach IEC/EN61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/EN60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsysteme.
DTL 3AC Trenntransformator liegende Montage mit SchraubklemmenDTL 0,25 - 2,0kVA nach IEC/DIN EN61558-2-4
Trenntransformatoren nach IEC/EN61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/EN60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsysteme.
DTL 3AC Trenntransformator liegende Montage mit SchraubklemmenDTL 2,0 - 5,0kVA nach IEC/DIN EN61558-2-4
Trenntransformatoren nach IEC/EN61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/EN60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsysteme.
DTL 3AC Trenntransformator liegende Montage mit SchraubklemmenDTL 5,0 - 35kVA nach IEC/DIN EN61558-2-4
Trenntransformatoren nach IEC/EN61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/EN60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsysteme.
DTW 3AC Trenntransformator im Wandgehäuse IP55DTW 0,1 - 25kVA nach IEC/DIN EN61558-2-4
3-Phasen-Trenntransformator nach IEC/EN61558-2-4 für allgemeine Anwendungen z.B als sichere Trennung für Geräte nach den Bestimmungen der VDE0700/60335 oder als Netzversorgungstrafo zur Realisierung von z.B. TN-Netzsystzemen.
