Erläuterungen und Schaltgruppen zur Anwendung von 1AC und 3AC Spartransformatoren (Autotransformatoren)

Spartransformatoren besitzen im Gegensatz zu Trenntransformatoren keine getrennten Wicklungen.Spartransformatoren besitzen im Gegensatz zu Trenntransformatoren keine getrennten Wicklungen.
Die Eingangs – und Ausgangswicklung ist leitend miteinander verbunden. Spartransformatoren dürfen für die Schutzmaßnahme „Schutztrennung“ nicht verwendet werden!

Je kleiner die Differenz zwischen Eingangs- und Ausgangsspannung

  • desto größer die aus dem Netz direkt entnommene Leistung
  • desto kleiner die notwendige zu transformierende Leistung
  • desto größer die Einsparung an der Baugröße ( Eisenquerschnitt, Kupferwicklung)

Je nach Übersetzungsverhältnis der Ober- und Unterspannungswicklung lassen sich erhebliche Einsparungen in der Baugröße erzielen.

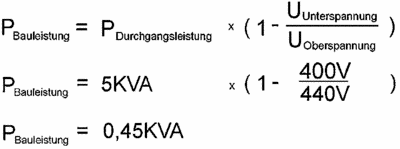

 An folgendem Beispiel lässt sich eine Einsparung von über 90% der Bauleistunggegenüber einem Trenntransformator am Einfachsten erkennen:

1AC Spartransformator / Eingangsspannung 440V / Ausgangsspannung 400V
benötigte Nennleistung am Verbraucher 5kVA









Die in der Formel verwendeten Bezeichnungen „Ober- und Unterspannung“ sind unabhängig von der Eingangs- und Ausgangsseite und beziehen sich ausschließlich auf die höhere und niedrigere Spannung.

Die gleiche Formel findet natürlich auch auf 3AC-Spartransformatoren Anwendung. Diese werden standardmäßig in der Schaltgruppe YNa0 gefertigt. Hierbei ist der Neutralleiter mit max. 10% des Außenleiter-Nennstroms belastbar.

Ist jedoch eingangseitig ein voll belastbarer Neutralleiter vorhanden und mit dem Sternpunkt des Transformators und dem Verbraucher fest verbunden, kann auch der Sternpunkt mit dem vollen Außenleiterstrom, in der
Schaltgruppe Yan0, belastet werden.

Wird ein zu 100% belastbarer Neutralleiter benötigt, kann auch die Schaltgruppe ZNa0 angewendet werden. Bitte geben Sie bei Anfragen von 3AC-Spartransformatoren immer die Außenleiterspannungen an.
