Einsatzmöglichkeiten und Beschreibung
LCL Filter werden eingesetzt um AIC (active infeed converter) und AFE (active front end) Antriebe ans Netz anzuschließen.

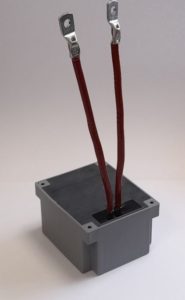

Drosseln
Drossel- Produktübersicht
Die Schmidbauer GmbH fertigt ein umfassendes Programm an Drosseln bis 2500 Ampère – auch für höhere Schaltfrequenzen die passende Lösung !
Zur Produktion unserer hochwertigen Drosseln kommen grundsätzlich Kerne gemäß DIN-Vorschrift, für spezielle Anforderungen Sonderschnitte, Lege- oder Modulkerne, amorphe Kerne sowie JFE-Super core zum Einsatz. Unsere Standardserien, als auch die Sonderkonstruktionen erfüllen nationale und internationale Normen und Vorschriften.
Im allgemeinen sind Drosseln induktive passive Bauteile, die überwiegend im Bereich der Stromversorgung sowie in der Leistungselektronik eingesetzt werden. Spulen, die mit Kupfer oder mit Aluminium bewickelt werden, dienen zur Dämpfung, Funktentstörung, Rückspeisung, Strombegrenzung, Unterdrückung unerwünschter Frequenzen, zur Optimierung der übergelagerten Rippel oder zur Energiespeicherung eingesetzt werden.
Die jeweilige Anordnung der Windungen, die Bauform, das eingesetzte Material für die Bewicklung und die Kerne legen den Wert der Induktivität und die weiteren elektrotechnischen Eigenschaften fest.
Durch die steigenden leistungselektronischen Anforderungen und durch neue Topologien steigen die Herausforderungen für die induktiven Wickelgüter. Netzeinspeiseumrichter mit Siliziumkarbit-Halbleiter-Technik bzw. mit 3-Level-Technologie (S3L-Wechselrichter) takten mit höheren Schaltfrequenzen im Bereich 10 KHz bis 120 KHz.
Die Anforderungen an die Drosselauslegung steigen dadurch. Der Einsatz von kornorientierten Elektroblechen ist meistens nicht mehr möglich. Schmidbauer entwickelte deshalb für die neuen Silziumkarbit (SiC) Inverter eine eigene Drossel-Baureihe im Leistungsbereich von 20 Ampere – 150 Ampere. Gerne beraten wir Sie!
Ein weiterer Innovationspunkt von Schmidbauer sind Vierschenkeldrosseln zur Unterdrückung des Gleichtaktanteils. Die steigenden EMV- Anforderungen bei Umrichtern mit mehreren Motoren kann bei gewissen Schaltungstopologien zu Gleichtaktproblemen führen. Speziell entwickelte DC-Drosseln vermindern die nachgelagerten EMV-Thematiken.
Schmidbauer liefert zudem im Bereich der luftgekühlten Drosseln auch Induktivitäten mit Wasserkühlung.
Für die Bahntechnik werden Drossel wie auch Mittelfrequenztransformatoren nach der neuen Brandschutznorm EN45545-2 bzw.NFPA-130 aufgebaut. Hierzu wurden die eingesetzten Materialien einer Brandprüfung durch ein akrediertes Labor durchgeführt.
Unser Produktionsprogramm umfasst unter anderem:
|
|
|
 |
 |
 |
Motordrossel /Motordrossel PlusDMD 10 bis 1500Hz nach IEC/DIN EN61558-2-20 und UL1446
Durch den Einsatz einer Motordossel der Schmidbauer Baureihe DMD werden die kapazitativen Umladeströme beim Einsatz von abgeschirmten Motorkabeln unterdrückt. Die Lebensdauer des Motors erhöht sich dadurch. Zudem werden die Motorgeräusche bei einer Stromveränderung vermindert.
Wassergekühlte Drosselnpotentialfrei gekühlt 90% der Wärme ins Wasser
Einsatzmöglichkeiten
Wassergekühlte Drosseln eignen sich hervorragend im Bereich der wassergekühlten Umrichtertechnik. Eine potentialfreie Wasserkühlung vereinfacht die Wasserkühlung im Gesamtsystem
Modernste Drossel- & Filterkonzepte für 3-Level-Topologie & Siliziumkarbid-Topologie
Hocheffiziente Wickelgüter als Drossel, Filter oder LCL-Baugruppe
für die Leistungselektronik, Power Quality und rückspeisende Antriebstechnik
mit einem Leistungsbereich ab 10 kW.
3AC FilterkreisdrosselDFD nach IEC/DIN EN61558-2-20 und UL1446
Durch den Einsatz einer Filterkreisdrossel der Schmidbauer Baureihe DFD werden die in Kompensationsanlagen entstehenden Filterkreisdrosseln werden u.a. in Blindstrom-Kompensationsanlagen eingesetzt und bilden mit den Kondensatoren der Blindstrom-Kompensationsanlage einen Reihenschwingkreis und ermöglichen die notwendige Blindleistung.
3AC Netzdrossel stehende MontageNetzdrossel DND 10 - 1000 A nach IEC/DIN EN61558-2-20 und UL1446
Durch den Einsatz einer Netzdrossel der Schmidbauer Baureihe DND wird die vom jeweiligen Umrichter erzeugten Netzrückwirkungen minimiert. und dämpfen nach EN61558 die Netzstörungen hin zum Frequenzumrichter.
Netzdrossel
Durch den Einsatz einer Netzdrossel der Schmidbauer Baureihe END wird die vom jeweiligen Umrichter erzeugten Netzrückwirkungen minimiert. und dämpfen nach EN61558 die Netzstörungen hin zum Frequenzumrichter.
1AC NetzdrosselEND 1,0 bis 32A nach IEC/DIN EN61558-2-20 und UL1446
Durch den Einsatz einer Netzdrossel der Schmidbauer Baureihe END wird die vom jeweiligen Umrichter erzeugten Netzrückwirkungen minimiert. und dämpfen nach EN61558 die Netzstörungen hin zum Frequenzumrichter.
Kommutierungsdrossel / ChopperdrosselRückspeisende Umrichtersysteme bis 800 KW
Hochwertige Wickelgüter als Rückspeisedrossel, Hochsetzdrossel, Hochsetzstellerdrossel, Kommutierungsdrossel, Chopperdrossel oder HF-Drossel als moderne Antriebsapplikationen für rückspeisende Umrichtersysteme in der Antriebstechnik und im Bereich der regenerativen Energien.
Green core Systeme
Wassergekühlte Filterdrossel, 210 kW, Gewicht: 200 kg
3 AC Kommutierungsdrossel, 50 kW, Gewicht: 28 kg
3 AC Drossel, 750 kW, Gewicht: 400 kg
Trenntransformator mit Drossel (Baugruppe) 100kW, Gewicht: Trafo 450 kg, Drossel 55 kg
