Beschreibung
- Metallisierter Polyesterfilm Kondensator MKT
- Zylindrische Bauform in Epoxidharz getränkt
- Verzinnte ANschlüsse
- Selbstheilend
- Induktionsarme Konstruktion
- Gefertigt nach IEC348-1, CECC30000 und
IEC348-2, CECC30400 - Übliche Kapazitäten und Toleranzen 1µF – 22µF ± 5%
- Spannungswerte UrDC / UrAC: 250/160V
- Klimatische Beständigkeit: 55/100/56 (IEC pub. 68-1)
- Prüfspannung: Ur 1 min bei +25°C / Ur 2 sec bei +25°C
- Zunahme des Isolationswiderstands Rise
C > 0,33µF Rise min. 30000 MΩ - Zeitkonstante Tis = Rise C (sec; MΩ; µF)
C > 0,47µF tis min 10000 sec.

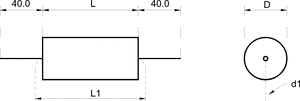

| L (mm) | 19 | 26 | 31 |
| d1 (mm) | 0,6 | 0,8 | 0,8 |
| L1 (mm) | 25 | 32,5 | 37,5 |
Standardtypen |
||
| Kapazität µ | Ø x L
in mm |
Typ und
Bestellnummer |
| 1,0 | 7,5×19,0 | MKTA250010 |
| 1,5 | 7,5×26,0 | MKTA250015 |
| 2,0 | 8,2×26,0 | MKTA250020 |
| 2,2 | 9,0×26,0 | MKTA250022 |
| 2,5 | 9,5×26,0 | MKTA250025 |
| 2,7 | 9,6×26,0 | MKTA250027 |
| 3,0 | 9,9×26,0 | MKTA250030 |
| 3,3 | 10,2×26,0 | MKTA250033 |
| 3,7 | 11,2×31,0 | MKTA250037 |
| 3,9 | 11,5×31,0 | MKTA250039 |
| 4,7 | 12,0×31,0 | MKTA250047 |
| 5,6 | 12,5×31,0 | MKTA250056 |
| 6,8 | 13,2×31,0 | MKTA250068 |
| 8,2 | 14,0×31,0 | MKTA250082 |
| 10,0 | 16,0×31,0 | MKTA250100 |
| 12,0 | 17,0×31,0 | MKTA250120 |
| 15,0 | 19,0×31,0 | MKTA250150 |
| 16,8 | 20,3×31,0 | MKTA250168 |
| 22,0 | 21,0×31,0 | MKTA250220 |
DI-Elektrischer Verlustfaktor |
|||
| Frequenz | C < 0,1 µF | 0,1 µF < C < 1 µF | C > 1 µF |
| 1 kHz | 0,008 | 0,008 | 0,01 |
| 10 kHz | 0,015 | 0,015 | |
| 100 kHz | 0,030 | ||
