1AC Sicherheits- Printtransformator in flacher Bauart Kerngröße UI48PTF 40 - 60VA nach IEC/EN61558-2-6

ÜbersichtTechnische DatenPDF Datenblatt

Sicherheitstransformator

nach IEC/EN61558-2-6 für allgemeine Anwendungen mit extrem niedriger Bauhöhe und doppelter bzw. verstärkter Isolierung und einer max. Ausgangsspannung von 50V, z.B. als sichere Trennung für Geräte nach den Bestimmungen der EN60950.

Beschreibung

Diese Baureihe von Flachtransformatoren wird bevorzugt zur Spannungsversorgung von elektronischen Geräten oder Baugruppen mit niedriger Bauhöhe verwendet. Die Transformatoren werden komplett mit einer Masse aus Polyurethan im Polyamidbecher vergossen. Zur mechanischen Befestigung können die Transformatoren mit vier Schrauben M3x8 z.B. DIN7985 befestigt werden (Linsenblechschraube).

Selbstverständlich kann jeder PTF- Printtrafo auf Ihre speziellen Geräteapplikationen (z.B. Ausgangskennlinie, Temperaturerhöhung im Nennbetrieb/Leerlauf usw.) auf Anfrage angepasst werden.

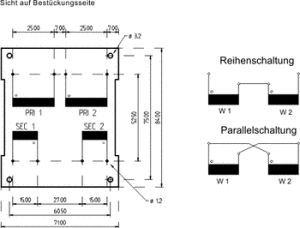

Standardmäßig erfolgt die Bestückung mit den angegebenen Rastermaßen und Belegungen. Andere Ausführungen (PRI-/ SEC-Spannungen, Pinbelegung) sind jederzeit auf Anfrage möglich.

1AC Sicherheitstransformator in Printausführung IEC/EN61558-2-6

Eingangsspannung2x115V
Ausgangsspannung2x5V … 2x18V
Frequenz50/60 Hz
Leistungsbereich40 … 60VA
Max.Umgebungstemperatur40°C
UL-Isolationssystem (optional)OBJY2.E181051
Isolationsklasse (IEC85)B 130°C
BrandschutzklasseUL94HB (V-0 möglich)
Schutzklasse (vorbereitet)III
  • Niedrige Bauart
  • Anschlüsse mit Lötstiften
  • Befestigungsmöglichkeit mit Schrauben (optional)
  • Beliebige Einbaulage
  • Vollständig mit Polyurethan im Polyamidbecher vergossen

Ua nenn = Nennausgangsspannung

Ua leer   = Leerlaufausgangsspannung

Leistung
VA
PRI
Spannung
V
PRI Strom
A
Ua leer
Ua nenn
V
Bauhöhe
in mm
Kupfer-
gewicht
in kg
Gesamt-
gewicht
in kg
KerngrößeTyp und
Bestellnummer
402×1150,46/0,231,2338,50,220,62UI48/17PTF400
602×1150,65/0,3251,1748,50,270,94UI48/26PTF600
