Einsatzmöglichkeiten
Einphasen-Vorschalttransformator nach IEC/ EN61558-2-13 (Spartransformator) für allgemeine Anwendungen ohne der Notwendigkeit einer galvanischen Trennung, z.B. Anpasstrafo für Geräte, welche eine andere Netzspannung, als die zur Verfügung stehende Netzspannung benötigen.
Der Vorschalttrafo als Spartransformator übernimmt also keinerlei Schutzfunktion.
Beschreibung
Die Vorschalttransformatoren weisen eine Wicklung mit folgenden Anschlussmöglichkeiten auf:
- 0 V … 110 V / 115 V
- 127 V / 133 V
- 220 V / 230 V
- 240 V
Diese Anschlüsse können sowohl als Eingangsspannung, oder auch als Ausgangsspannung verwendet werden. Es ist darauf zu achten, dass ausgangsseitig der jeweils in der Tabelle angegebene Sicherungswert eingehalten wird. (Absicherung der Ausgangswicklung ist extern erforderlich!)
Der Anschluss erfolgt über Lötösen. Die Transformatoren sind kompl. in Polyesterimidharz im Vakuum imprägniert und daher sehr geräuscharm.
1AC-Spartransformator mit mehreren Übersetzungen IEC/EN61558-2-13
| Spannungsbereich für
Eingang / Ausgang |
0-110/115V
127/133V 220/230V 240V |
|
| Frequenz | 50/60 Hz | |
| Ausgangsleistung | 100 … 3000VA | |
| Max.Umgebungstemperatur | 40°C | |
| UL-Isolationssystem (optional) | OBJY2.E181051 |  |
| Isolationsklasse (IEC85) | B 130°C |  |
| Brandschutzklasse | UL94HB (V-0 möglich) | |
| Schutzart | IP00 | |
| Schutzklasse | I vorbereitet | |
- Keine galvanische Trennung
- Schutzleiteranschluss geschweißt 2 Flachstecker 6,3 x 0,8mm
- Befestigung über Montagewinkel in beliebiger Einbaulage
- Schraubklemmen berührungssicher nach BGV A3
- Vollständig vakuumimprägniert
|
Nenn-
Leistung VA |
Maximaler Sicherungswert für Ausgangswicklung in A (G-Sicherung nach IEC60127 träge) |
Abmessungen
ca. mm |
Kupfer-
gewicht in kg |
Gesamt-
gewicht in kg |
Typ und
Bestellnummer |
||||||||
|
110/115V
|
127/133V | 220/230V | 240V | A |
B
|
C
|
D
|
E
|
F
|
||||
| 100 | 0,5 | 0,4 | 0,4 | 0,4 | 78 | 73 | 84 | 56 | 45 | 4,8×9,0 | 0,25 | 1,10 | VT010 |
| 150 | 1,0 | 0,8 | 0,63 | 0,63 | 84 | 76 | 90 | 64 | 45 | 4,8×9,0 | 0,30 | 1,40 | VT015 |
|
250
|
1,6 | 1,6 | 1,0 | 1,0 | 84 | 90 | 90 | 64 | 61 | 4,8×9,0 | 0,40 | 1,95 | VT025 |
| 350 | 1,6 | 1,6 | 1,6 | 1,6 | 96 | 97 | 101 | 84 | 71 | 5,8×9,0 | 0,50 | 2,60 | VT035 |
|
500
|
2,0 | 2,0 | 2,0 | 2,0 | 96 | 111 | 101 | 84 | 86 | 5,8×9,0 | 0,70 | 3,70 | VT050 |
| 750 | 4,0 | 4,0 | 3,15 | 3,15 | 120 | 107 | 119 | 90 | 79 | 5,8×12,0 | 1,05 | 5,00 | VT075 |
|
1000
|
5,0 | 4,0 | 3,15 | 3,15 | 135 | 116 | 130 | 104 | 92 | 5,8×12,0 | 1,40 | 6,80 | VT100 |
| 1500 | 8,0 | 8,0 | 6,3 | 6,3 | 174 | 114 | 156 | 135 | 86 | 7,0×15,0 | 2,50 | 10,20 | VT150 |
| 2000 | 10,0 | 8,0 | 8,0 | 8,0 | 174 | 126 | 156 | 135 | 100 | 7,0×15,0 | 3,10 | 12,90 | VT200 |
| 3000 | 12,5 | 10,0 | 10,0 | 10,0 | 174 | 140 | 156 | 135 | 110 | 7,0×15,0 | 3,25 | 14,20 | VT300 |
Erläuterungen und Schaltgruppen zur Anwendung von 1AC und 3AC Spartransformatoren (Autotransformatoren)

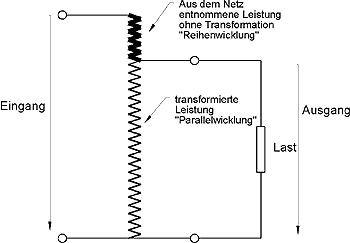

Spartransformatoren besitzen im Gegensatz zu Trenntransformatoren keine getrennten Wicklungen.
Die Eingangs – und Ausgangswicklung ist leitend miteinander verbunden. Spartransformatoren dürfen für die Schutzmaßnahme „Schutztrennung“ nicht verwendet werden!
Je kleiner die Differenz zwischen Eingangs- und Ausgangsspannung
- desto größer die aus dem Netz direkt entnommene Leistung
- desto kleiner die notwendige zu transformierende Leistung
- desto größer die Einsparung an der Baugröße ( Eisenquerschnitt, Kupferwicklung)
Je nach Übersetzungsverhältnis der Ober- und Unterspannungswicklung lassen sich erhebliche Einsparungen in der Baugröße erzielen.

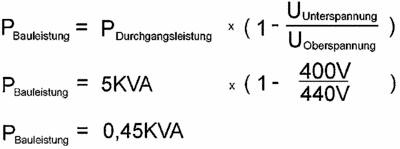

An folgendem Beispiel lässt sich eine Einsparung von über 90% der Bauleistung
gegenüber einem Trenntransformator am Einfachsten erkennen:
1AC Spartransformator / Eingangsspannung 440V / Ausgangsspannung 400V
benötigte Nennleistung am Verbraucher 5kVA

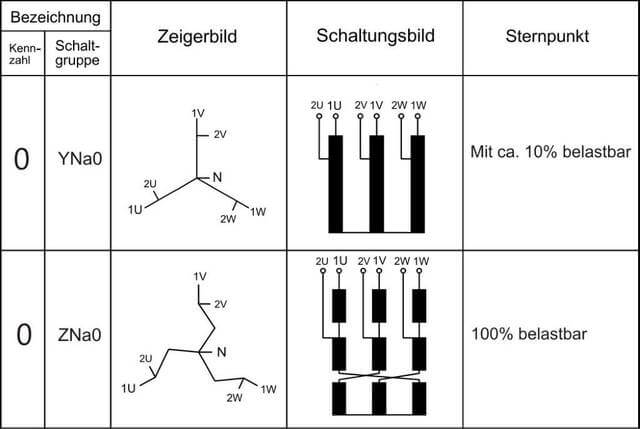

Die in der Formel verwendeten Bezeichnungen „Ober- und Unterspannung“ sind unabhängig von der Eingangs- und Ausgangsseite und beziehen sich ausschließlich auf die höhere und niedrigere Spannung. Die gleiche Formel findet natürlich auch auf 3AC-Spartransformatoren Anwendung. Diese werden standardmäßig in der Schaltgruppe YNa0 gefertigt. Hierbei ist der Neutralleiter mit max. 10% des Außenleiter-Nennstroms belastbar.
Ist jedoch eingangseitig ein voll belastbarer Neutralleiter vorhanden und mit dem Sternpunkt des Transformators
und dem Verbraucher fest verbunden, kann auch der Sternpunkt mit dem vollen Außenleiterstrom, in der
Schaltgruppe Yan0, belastet werden.
Wird ein zu 100% belastbarer Neutralleiter benötigt, kann auch die Schaltgruppe ZNa0 angewendet werden.
Bitte geben Sie bei Anfragen von 3AC-Spartransformatoren immer die Außenleiterspannungen an.
