TTG 1AC Trenntransformator mit statischer SchirmwicklungAusführung im Tischgehäuse, ortsveränderlich

ÜbersichtTechnische DatenPDF Datenblatt

Einsatzmöglichkeiten

Trenntransformator im Tischgehäuse für Schutzmaßnahme „Schutztrennung“.
Definition: Schutztrennung ist eine Maßnahme des Fehlerschutzes für normale oder erschwerte Umgebungsbedingungen, bei der das Betriebsmittel vom speisenden Netz elektrisch sicher getrennt und die schutzgetrennten aktiven Teile nicht geerdet sind.

Beschreibung

Der Anschluss an das TT-Versorgungsnetz erfolgt über Netzleitung mit Schukostecker. Im Ausgang befindet sich eine Schukosteckdose ohne Schutzkontakt. Eine Feinsicherung schützt den Transformator im Ausgangskreis gegen Kurzschluss.
Das in RAL7035 (Standard) pulverbeschichtete Stahlgehäuse entspricht der Schutzart IP20. Die Baureihe TTG sollte nur in trockenen Räumen betrieben werden.
Durch den speziellen Wicklungsaufbau (1-Kammer mit Schirmwicklung zwischen PRI und SEC) wird eine optimale Dämpfung von Netzstörungen (symmetr./unsymmetr.) auf den SEC-Kreis erreicht.
Die Schirmwicklung ist im Auslieferungszustand auf einen gemeinsamen Erdungs-/Masseanschluss am Trafokern gelegt.
Standardmäßig werden die TTG-Transformatoren für das 230V TT-Netz gefertigt. Auf Anfrage können die Transformatoren auch anderen Netzspannungen angepasst werden. Selbstverständlich sind auch andere Netzleitungen/Dosen einsetzbar (z.B. für USA, Schweiz…).

Die Transformatoren der Baureihe TTG werden in einem Polyesterisolierharz unter Vakuum imprägniert. Dies bedeutet eine sehr hohe Isolationsfestigkeit und geringe Geräuschentwicklung.

1AC Trenntransformator mit statischer Schirmwicklung

im Tischgehäuse nach  IEC/EN61558-2-4/

Eingangsspannung 230V – TT Netz (Standard)  Schuko-Netzleitung
Ausgangsspannung 230 V (Standard), Schukodose ohne Erdungskontakt
Frequenz 50/60 Hz
Ausgangsleistung max. 800VA
Ausgangsstrom 32 VA … 1,25kVA
Anschlüsse Eingang: Schuko-Netzleitung

Ausgang: Schukodose ohne Erdung/Schutzkontakt

Isolationsklasse (IEC85) B 130°C
Brandschutzklasse UL94HB (V-0 möglich)
Schutztzart IP20
Schutzklasse I
  • Stahlblech IP20, pulverbeschichtet in RAL 7035
  • Ausgangskreis kurzschlussfest – geschützt durch Feinsicherung
  • Trenntransformator vollständig vakuumimprägniert

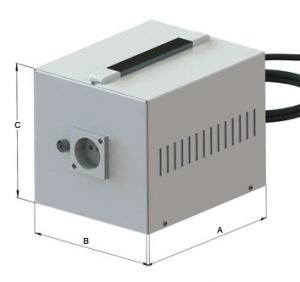

Abmessungen









Nenn-
Leistung
(VA)
Eingangs-
spannung
(V)
Ausgangs-
spannung
(V)
Ausgangs-
strom
(A)
Frequenz
Abmessungen
ca. mm
Kupfer-
gewicht
in kg
Gesamt-
gewicht
in kg
Typ und
Bestellnummer
A
B
C
32
230V
230V
0,13
50/60
133
110
105
0,13
0,95
TTG003230230
40
230V
230V
0,17
50/60
133
110
105
0,15
1,08
TTG004230230
50
230V
230V
0,21
50/60
133
110
105
0,21
1,25
TTG005230230
63
230V
230V
0,27
50/60
133
110
105
0,25
1,45
TTG006230230
75
230V
230V
0,32
50/60
180
135
105
0,28
1,60
TTG007230230
100
230V
230V
0,43
50/60
180
135
130
0,30
2,20
TTG010230230
130
230V
230V
0,56
50/60
180
135
130
0,32
2,25
TTG013230230
160
230V
230V
0,65
50/60
180
135
130
0,48
2,40
TTG016230230
200
230V
230V
0,86
50/60
180
135
130
0,53
3,00
TTG020230230
250
230V
230V
1,08
50/60
180
135
130
0,63
3,80
TTG025230230
320
230V
230V
1,39
50/60
213
175
175
1,00
5,10
TTG032230230
400
230V
230V
1,73
50/60
213
175
175
1,10
5,40
TTG040230230
500
230V
230V
2,17
50/60
213
175
175
1,30
7,20
TTG050230230
630
230V
230V
2,73
50/60
213
175
175
1,90
10,00
TTG063230230
800
230V
230V
3,47
50/60
253
215
213
2,22
11,70
TTG080230230
1000
230V
230V
4,34
50/60
253
215
213
2,80
13,20
TTG100230230
1250
230V
230V
5,43
50/60
253
215
213
2,60
14,00
TTG125230230
