DAS 3AC Spartransformator (Autotransformator) stehende MontageDAS 0,1 - 2,0kVA nach IEC/DIN EN61558-2-13

ÜbersichtTechnische DatenPDF Datenblatt

Einsatzmöglichkeiten

3-Phasen-Spartransformator nach IEC/EN61558-2-13 für allgemeine Anwendungen, ohne der Notwendigkeit einer galvanischen Trennung, z.B. Anpasstransformator für Geräte, Maschinen oder Anlagen, welche eine andere Netz – spannung als die zur Verfügung stehende Netzspannung benötigen.

Spartransformatoren übernehmen also keine Schutzfunktion, da die Eingangs- und Ausgangswicklung keine galvanische Trennung aufweist.

Beschreibung

3-Phasen-Spartransformatoren mit vorbereiteter Schutzklasse I.

DAS-Spartransformatoren können im Spannungsbereich von 100 V … 550 V gefertigt werden (Sonderspannungen sind auf Anfrage jederzeit möglich).
Grundsätzlich wird die Baureihe in der Schaltgruppe Yan0 gefertigt (Sternpunkt mit ca. max. 10% des Außenleiterstroms belastbar). Benötigen Sie eine Belastung des Sternpunkts bis zum Nennstrom, so wird die Schaltgruppe Zan0 angewendet.

Bitte geben Sie die gewünschte Schaltgruppe bei Ihrer Bestellung an!

Durch eine Vakuumimprägnierung in Polyesterimidharz wird ein sehr niedriger Geräuschpegel erreicht.

Die Anschlussklemmen sind berührungssicher und entsprechen der BGV A3. Die Befestigung erfolgt über Fußwinkel.

3AC Spartransformator stehende Montage mit Schraubklemmen IEC/EN61558-2-13

Spannungsbereich für

Ein- / Ausgang

100 V … 550 V
Frequenz 50/60 Hz
Leistungsbereich (Bauleistung!) 100VA … 1,6kVA
Aufbau Ausgang Schaltgruppe Standard YNa0

Sternpunktbelastbarkeit ca.10%

Schaltgruppe auf Anforderung ZNa0

Sternpunktbelastbarkeit 100%

Max.Umgebungstemperatur 40°C
UL-Isolationssystem (optional) OBJY2.E181051
Isolationsklasse (IEC85) B 130°C
Brandschutzklasse UL94HB (V-0 möglich)
Schutzart IP00
Schutzklasse (vorbereitet) I
  • Keine galvanische Trennung
  • Befestigung über Montagewinkel für stehende Montage
  • Schraubklemmen berührungssicher nach BGV A3
  • Vollständig vakuumimprägniert
Nenn-
Leistung
kVA
Abmessungen
ca. mm
Kupfer-
gewicht
in kg
Gesamt-
gewicht
in kg
Baugröße Typ und
Bestellnummer
A B C* D E F
0,10 120 65 110 90 39 4,8×9,0 0,60 1,80 3UI 60/21 DAS0010
0,16 120 75 110 90 49 4,8×9,0 0,80 2,40 3UI 60/31 DAS0016
0,25 150 73 132 113 49 5,8×11,0 1,30 3,90 3UI 75/26 DAS0025
0,40 150 88 132 113 64 5,8×11,0 1,60 5,70 3UI 75/41,5 DAS0040
0,50 180 80 157 136 56 7,0×13,0 2,20 6,60 3UI 90/31 DAS0050
0,63 180 90 157 136 66 7,0×13,0 2,80 8,00 3UI 90/41,5 DAS0063
0,80 180 100 157 136 76 7,0×13,0 3,00 9,90 3UI 90/51,5 DAS0080
1,00 230 92 202 176 71 7,0×13,0 4,60 13,50 3UI 114/40 DAS0100
1,25 230 92 202 176 71 7,0×13,0 5,30 14,20 3UI 114/40 DAS0125
1,60 245 91 207 185 71 9,0×13,0 5,70 15,30 3UI 120/41 DAS0160

Bitte beachten Sie

Die Höhenangabe „C“ ist nur ein Richtwert, da der Außenleiterstrom und damit die entsprechende Größe der Klemme vom

Übersetzungsverhältnis (bei gleicher Bauleistung) abhängig ist.

Erläuterungen und Schaltgruppen zur Anwendung von 1AC und 3AC Spartransformatoren (Autotransformatoren)

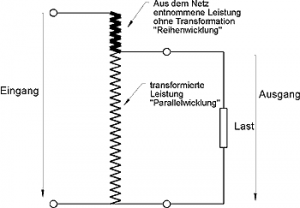

Spartransformatoren besitzen im Gegensatz zu Trenntransformatoren keine getrennten Wicklungen.

Die Eingangs – und Ausgangswicklung ist leitend miteinander verbunden. Spartransformatoren dürfen für die Schutzmaßnahme „Schutztrennung“ nicht verwendet werden!

Je kleiner die Differenz zwischen Eingangs- und Ausgangsspannung

  • desto größer die aus dem Netz direkt entnommene Leistung
  • desto kleiner die notwendige zu transformierende Leistung
  • desto größer die Einsparung an der Baugröße ( Eisenquerschnitt, Kupferwicklung)

Je nach Übersetzungsverhältnis der Ober- und Unterspannungswicklung lassen sich erhebliche Einsparungen in der Baugröße erzielen.

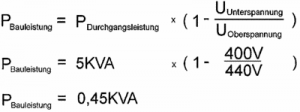

An folgendem Beispiel lässt sich eine Einsparung von über 90% der Bauleistung gegenüber einem Trenntransformator am Einfachsten erkennen

1AC Spartransformator / Eingangsspannung 440V / Ausgangsspannung 400V

benötigte Nennleistung am Verbraucher 5kVA







Die in der Formel verwendeten Bezeichnungen „Ober- und Unterspannung“ sind unabhängig von der Eingangs-

und Ausgangsseite und beziehen sich ausschließlich auf die höhere und niedrigere Spannung. Die gleiche Formel findet natürlich auch auf 3AC-Spartransformatoren Anwendung. Diese werden standardmäßig in der Schaltgruppe YNa0 gefertigt. Hierbei ist der Neutralleiter mit max. 10% des Außenleiter-Nennstroms belastbar.

Ist jedoch eingangseitig ein voll belastbarer Neutralleiter vorhanden und mit dem Sternpunkt des Transformators
und dem Verbraucher fest verbunden, kann auch der Sternpunkt mit dem vollen Außenleiterstrom, in der Schaltgruppe Yan0, belastet werden.

Wird ein zu 100% belastbarer Neutralleiter benötigt, kann auch die Schaltgruppe ZNa0 angewendet werden. Bitte geben Sie bei Anfragen von 3AC-Spartransformatoren immer die Außenleiterspannungen an.
