Einsatzmöglichkeiten
3-Phasen-Spartransformator nach IEC/EN61558-2-13 für allgemeine Anwendungen, ohne der Notwendigkeit einer galvanischen Trennung, z.B. Anpasstransformator für Geräte, Maschinen oder Anlagen, welche eine andere Netz – spannung als die zur Verfügung stehende Netzspannung benötigen.
Spartransformatoren übernehmen keine Schutzfunktion, da die Ein- und Ausgangswicklung keine galvanische Trennung aufweist.
Beschreibung
3-Phasen-Spartransformatoren mit vorbereiteter Schutzklasse I, im Stahlblechgehäuse IP55 für Wandmontage.
DAW-Spartransformatoren können im Spannungsbereich von 100 V … 550 V gefertigt werden (Sonderspannungen sind auf Anfrage jederzeit möglich).
Grundsätzlich wird die Baureihe in der Schaltgruppe YNa0 gefertigt (Sternpunkt mit ca. max. 10% des Außenleiterstroms belastbar). Benötigen Sie eine Belastung des Sternpunkts bis zum Nennstrom, so wird die Schaltgruppe ZNa0 angewendet.
Bitte geben Sie die gewünschte Schaltgruppe bei Ihrer Bestellung an!
Durch eine Vakuumimprägnierung in Polyesterimidharz wird ein sehr niedriger Geräuschpegel erreicht.
Die Anschlussklemmen sind berührungssicher und entsprechen der BGV A3.
Als Leitungseinführungen werden DIN-Verschraubungen verwendet, deren Größe sich nach dem Querschnitt der Anschlußleitung richtet. Dieser wird entsprechend der geeigneten Vorsicherung bestimmt.
3AC Spartransformator IP55 im Wandgehäuse IEC/EN61558-2-13
| Spannungsbereich für
Ein- / Ausgang |
100 V … 550 V | |
| Frequenz | 50/60 Hz | |
| Leistungsbereich (Bauleistung!) | 100VA … 25kVA | |
| Aufbau Ausgang | Schaltgruppe Standard YNa0
Sternpunktbelastbarkeit ca.10% |
|
| Schaltgruppe auf Anforderung ZNa0
Sternpunktbelastbarkeit 100% |
||
| Max.Umgebungstemperatur | 40°C | |
| UL-Isolationssystem (optional) | OBJY2.E181051 |  |
| Isolationsklasse (IEC85) | B 130°C |  |
| Brandschutzklasse | UL94HB (V-0 möglich) | |
| Schutzart | IP00 | |
| Schutzklasse (vorbereitet) | I | |
- Keine galvanische Trennung
- Einbau im Wandgehäuse IP55; RAL7035 (standard) pulverbeschichtet
- DIN-Verschraubungen für die Leitungsdurchführung am Gehäuse
- Schraubklemmen berührungssicher nach BGV A3
- Vollständig vakuumimprägniert
|
Nenn-
Leistung kVA |

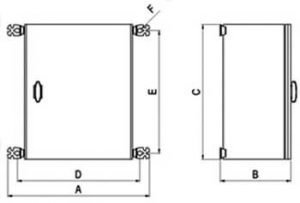

Abmessungen
ca. mm |
Kupfer-
gewicht in kg |
Gesamt-
gewicht in kg |
Baugröße |
<Typ und
Bestellnummer |
|||||
|
A
|
B
|
C
|
D
|
E
|
F
|
|||||
|
0,10
|
285
|
160
|
325
|
250
|
200
|
9,0
|
0,60
|
5,58
|
3UI 60/21 |
DAW0010
|
| 0,16 | 285 |
160
|
325
|
250
|
200 |
9,0
|
0,80 | 6,55 | 3UI 60/31 | DAW0016 |
| 0,25 | 285 | 160 | 325 | 250 | 200 |
9,0
|
1,30 | 7,80 | 3UI 75/26 | DAW0025 |
|
0,40
|
285 | 160 | 325 |
250
|
200 |
9,0
|
1,60 | 9,45 | 3UI 75/41,5 | DAW0040 |
|
0,50
|
385
|
210 |
428
|
350
|
300 |
9,0
|
2,70
|
14,40
|
3UI 90/31 | DAW0050 |
|
0,63
|
385 | 210 |
428
|
350
|
300 |
9,0
|
3,00 | 16,10 | 3UI 90/41,5 | DAW0063 |
|
0,80
|
385
|
210 |
428
|
350 | 300 |
9,0
|
3,50
|
17,60 | 3UI 90/51,5 | DAW0080 |
|
1,00
|
385 | 210 |
428
|
350
|
300 |
9,0
|
5,00
|
20,80 | 3UI 114/40 | DAW0100 |
|
1,25
|
385
|
210 | 428 |
350
|
300 |
9,0
|
5,50
|
21,50
|
3UI 114/40 | DAW0125 |
| 1,60 | 385 | 210 | 428 | 350 | 300 | 9,0 | 6,40 | 23,40 | 3UI 120/41 | DAW0160 |
| 2,00 | 385 | 210 | 428 | 350 | 300 | 9,0 | 7,00 | 29,20 | 3UI 120/51 | DAW0200 |
| 2,50 | 385 | 210 | 428 | 350 | 300 | 9,0 | 8,20 | 33,50 | 3UI 132/46 | DAW0250 |
| 3,20 | 485 | 260 | 530 | 450 | 400 | 9,0 | 9,50 | 41,80 | 3UI 132/60 | DAW0320 |
| 4,00 | 485 | 260 | 530 | 450 | 400 | 9,0 | 12,80 | 52,00 | 3UI 150/52 | DAW0400 |
| 5,00 | 485 | 260 | 530 | 450 | 400 | 9,0 | 13,50 | 55,50 | 3UI 168/58 | DAW0500 |
| 6,30 | 485 | 260 | 530 | 450 | 400 | 9,0 | 14,00 | 57,50 | EI 300/300/63 | DAW0630 |
| 8,00 | 485 | 260 | 530 | 450 | 400 | 9,0 | 14,00 | 75,40 | EI 300/300/78 | DAW0800 |
| 10,00 | 685 | 260 | 640 | 650 | 500 | 9,0 | 14,00 | 86,00 | EI 350/350/73 | DAW1000 |
| 12,50 | 685 | 260 | 640 | 650 | 500 | 9,0 | 18,00 | 97,00 | EI 350/350/88 | DAW1250 |
| 16,00 | 685 | 260 | 640 | 650 | 500 | 9,0 | 20,00 | 110,50 | EI 400/400/83 | DAW1600 |
| 20,00 | 685 | 410 | 640 | 650 | 500 | 9,0 | 31,00 | 181,50 | EI 400/400/93 | DAW2000 |
| 25,00 | 685 | 410 | 640 | 650 | 500 | 9,0 | 41,00 | 191,50 | EI400/400/110 | DAW2500 |
Erläuterungen und Schaltgruppen zur Anwendung von 1AC und 3AC Spartransformatoren (Autotransformatoren)
Spartransformatoren besitzen im Gegensatz zu Trenntransformatoren keine getrennten Wicklungen.
Die Eingangs – und Ausgangswicklung ist leitend miteinander verbunden. Spartransformatoren dürfen für die Schutzmaßnahme „Schutztrennung“ nicht verwendet werden!
Je kleiner die Differenz zwischen Eingangs- und Ausgangsspannung
- desto größer die aus dem Netz direkt entnommene Leistung
- desto kleiner die notwendige zu transformierende Leistung
- desto größer die Einsparung an der Baugröße ( Eisenquerschnitt, Kupferwicklung)
Je nach Übersetzungsverhältnis der Ober- und Unterspannungswicklung lassen sich erhebliche Einsparungen in der Baugröße erzielen.
An folgendem Beispiel lässt sich eine Einsparung von über 90% der Bauleistung gegenüber einem Trenntransformator am Einfachsten erkennen
1AC Spartransformator / Eingangsspannung 440V / Ausgangsspannung 400V
benötigte Nennleistung am Verbraucher 5kVA
Die in der Formel verwendeten Bezeichnungen „Ober- und Unterspannung“ sind unabhängig von der Eingangs-
und Ausgangsseite und beziehen sich ausschließlich auf die höhere und niedrigere Spannung. Die gleiche Formel findet natürlich auch auf 3AC-Spartransformatoren Anwendung. Diese werden standardmäßig in der Schaltgruppe YNa0 gefertigt. Hierbei ist der Neutralleiter mit max. 10% des Außenleiter-Nennstroms belastbar.
Ist jedoch eingangseitig ein voll belastbarer Neutralleiter vorhanden und mit dem Sternpunkt des Transformators
und dem Verbraucher fest verbunden, kann auch der Sternpunkt mit dem vollen Außenleiterstrom, in der Schaltgruppe Yan0, belastet werden.
Wird ein zu 100% belastbarer Neutralleiter benötigt, kann auch die Schaltgruppe ZNa0 angewendet werden. Bitte geben Sie bei Anfragen von 3AC-Spartransformatoren immer die Außenleiterspannungen an.
