1AC Printtransformator vergossen im Polyamidbaecher mit BefestigungPTV 0,35 - 190VA nach IEC/EN61558-2-4

ÜbersichtTechnische DatenPDF Datenblatt

Sicherheitstransformator

nach IEC/EN61558-2-6 für allgemeine Anwendungen mit doppelter bzw. verstärkter Isolierung und einer max. Ausgangsspannung von 50V, z.B. als sichere Trennung für Geräte nach den Bestimmungen der EN60950.

Beschreibung

Dieser Typ wird komplett mit Polyurethan im Polyamidbecher vergossen. Die verwendete Vergussmasse besitzt eine hohe Wärmeleitfähigkeit, so dass eine baugrößenbezogene, spezifisch höhere Leistungsausbeute als bei einem unvergossenen Typ erreicht wird.

Bis zu einer Baugröße von 4,7 VA benötigen die Transformatoren außer der Befestigung durch die Anschlußpins keine zusätzliche Fixierung auf der Leiterplatte. Im Leistungsbereich von 4,7…15,5 V wird eine Befestigungslasche pro Seite benutzt, ab 15,5 VA wird eine doppelte Fixierung pro Seite empfohlen (siehe Maßbild).
Eine bauartbedingte Kurzschlussfestigkeit gilt für die Ausführungen bis 1,85 VA. Auf Anfrage können auch Ausführungen mit größerer Leistung bedingt kurzschlussfest in Verbindung mit externer Sicherung und eingebautem Temperaturbegrenzer gefertigt werden.

Selbstverständlich kann jeder PTV-Printtrafo auf Ihre speziellen Geräteapplikationen (z.B. Ausgangskennlinie, Temperatur- erhöhung im Nennbetrieb / Leerlauf usw.) angepasst werden. Die max. angegebenen Leistungen können natürlich auch zugunsten einer geringen Temperaturerhöhung reduziert werden.

Standardmäßig erfolgt die Bestückung mit den angegebenen Rastermaßen und Belegungen. Andere Ausführungen (PRI-/ SEC -Spannungen, Pinbelegung) sind jederzeit auf Anfrage möglich.

1AC Sicherheitstransformator Printausführung

Vergossene Ausführung mit Befestigung

IEC/EN61558-2-6

Eingangsspannung 115 … 230V ( Standard )
Ausgangsspannung … 24V
Frequenz 50/60 Hz
Leistungsbereich 0,35 … 190VA
Max.Umgebungstemperatur 40°C
UL-Isolationssystem (optional) OBJY2.E181051
Isolationsklasse (IEC85) B 130°C
Brandschutzklasse UL94HB (V-0 möglich)
Schutzklasse (vorbereitet) III
  • Anschlüsse mit Lötstiften
  • Ausführung mit 2 Wicklungskammern
  • Zusätzliche Befestigungsmöglichkeit am Vergußbecher
  • Beliebige Einbaulage
  • Vollständig mit Polyurethan im Polyamidbecher vergossen

Ua = Nennausgangsspannung

Leistung
VA
Leerlauf-
spannung
Ua x …
Abmessungen
ca. mm
Kupfer-
gewicht
in kg
Gesamt-
gewicht
in kg
Kerngröße Typ und
Bestellnummer

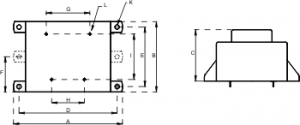

A B C D E F G H I K L
0,35 1,45 32,3 27,3 14,9 20,0 10,0 20,0 1,1 0,009 0,042 EI30/5 PTV00035
0,95 1,48 32,3 27,3 21,9 20,0 10,0 20,0 1,1 0,011 0,070 EI30/10,5 PTV00095
1,25 1,43 32,3 27,3 23,8 20,0 10,0 20,0 1,1 0,013 0,084 EI30/12,5 PTV00125
1,50 1,38 32,3 27,3 26,8 20,0 10,0 20,0 1,1 0,014 0,098 EI30/15,5 PTV00150
1,85 1,32 32,3 27,3 29,1 20,0 10,0 20,0 1,1 0,016 0,105 EI30/18 PTV00185
3,30 1,31 41,4 35,0 28,3 20,0 10,0 25,0 1,1 0,016 0,105 EI38/13,6 PTV00330
4,70 1,38 45,0 38,0 31,8 25,0 15,0 25,0 1,1 0,032 0,178 EI42/14,8 PTV00470
8,70 1,33 68,8 42,3 34,6 60,0 21,0 25,0 15,0 27,5 4,2 1,3 0,050 0,270 EI48/16,8 PTV00870
12,0 1,34 68,8 42,3 38,5 60,0 21,0 25,0 15,0 27,5 4,2 1,3 0,060 0,325 EI48/20,5 PTV01200
15,5 1,26 74,0 47,1 38,8 65,0 23,5 30,0 20,0 30,0 4,2 1,3 0,080 0,375 EI54/18,8 PTV01550
23,0 1,19 81,5 53,5 44,7 72,5 43,5 30,0 20,0 32,5 4,2 1,3 0,105 0,495 EI60/21 PTV02300
30,0 1,25 81,5 53,5 49,2 72,5 43,5 30,0 20,0 32,5 4,2 1,3 0,115 0,505 EI60/25,5 PTV03000
39,0 1,22 87,2 58,6 48,5 77,5 47,5 35,0 25,0 35,0 4,2 1,3 0,14 0,690 EI66/23 PTV03900
48,0 1,19 87,2 58,6 55,8 77,5 47,5 35,0 25,0 35,0 4,2 1,3 0,16 0,860 EI66/30 PTV04800
58,0 1,18 87,2 58,6 60,2 77,5 47,5 35,0 25,0 35,0 4,2 1,3 0,18 0,990 EI66/34,5 PTV05800
74,0 1,167 99,6 67,5 59,0 90,0 57,5 40,0 20,0 42,5 4,2 1,3 0,26 1,16 EI78/27,5 PTV07400
95,0 1,13 99,6 67,5 68,0 90,0 57,5 40,0 20,0 42,5 4,2 1,3 0,26 1,41 EI78/36,5 PTV09500
103,0 1,129 107,5 70,0 63,0 97,5 60,0 45,0 35,0 45,0 4,2 1,3 0,33 1,45 EI84/29,5 PTV10300
140,0 1,11 107,5 70,0 76,5 97,5 60,0 45,0 35,0 45,0 4,2 1,3 0,36 1,98 EI84/43,5 PTV14000
158,0 1,10 129,5 84,5 74,6 115,0 70,0 55,0 45,0 57,5 6,2 1,3 0,48 2,70 EI96/35,7 PTV15800
190,0 1,10 129,5 84,5 84,4 115,0 70,0 55,0 45,0 57,5 6,2 1,3 0,51 2,70 EI96/45,7 PTV19000
