Beschreibung
Der MTS- Trafo wird gemäß der Schutzklasse II aufgebaut und hat eine verstärkte Isolierung. Die Transformatoren sind mit einer Prüf- spannung von 4kV zwischen PRI – SEK – Schirm endgeprüft.
Die statische Schirmwicklung ist in den Klemmkasten auf eine isolierte Klemme herausgeführt. Ein potentialfreier Thermoschalter (Öffner) ist in der Primärwicklung eingebaut und auf Klemmen herausgeführt. Dieser kann z.b zur Meldung der thermischen Überlastung des Trafos verwendet werden. Die Sekundärwicklung ist mit einer Mittelanzapfung für die Isolationsüberwachung versehen. Mit Berücksichtigung von Störeinflüssen und Ableitströme, sollte der Anschluß für die Isolationsüberwachung symmetrisch sein.
Wichtige Daten: Kurzschlussspannung < 3% Leerlaufstrom < 3% Einschaltstromstoß < 8 x Inenn
Die Anschlüsse für Primär- und Sekundärseite sind in getrennten Klemmkästen, gemäß VDE0606, installiert. Die Anschlussklemmen sind berührungssicher und entsprechen der BGV A3. Die Leitungseinführung erfolgt über DIN-Verschraubungen zur Zugentlastung. Die Baureihe MTS wird in einem Polyesterimidharz unter Vacuum imprägniert, wodurch eine sehr hohe Isolations- festigkeit und ein sehr niedriger Geräuschpegel erreicht wird. Die Transformatoren sind für eine stehende Montage auf Fußwinkeln vorbereitet.
1AC Trenntransformator mit statischer Schirmwicklung IEC/EN61558-2-15
| Eingangsspannung | 230V | |
| Ausgangsspannung | 230V mit Mittelanzapfung für Isolationsüberwachung | |
| Frequenz | 50/60 Hz | |
| Leistungsbereich (Bauleistung!) | 3,15kVA … 8,0kVA | |
| Max.Umgebungstemperatur | 50°C | |
| UL-Isolationssystem (optional) | OBJY2.E181051 |  |
| Isolationsklasse (IEC85) | B 130°C |  |
| Brandschutzklasse | UL94V-0 | |
| Schutzart | IP00 | |
| Schutzklasse (vorbereitet) | I | |
| Anschlüsse | Klemmen für Primär- und Sekundärwicklung sind getrennt in Klemmkästen gemäß VDE0606
Die statische Schirmwicklung ist isoliert auf Klemmen gelegt |
- galvanische Trennung
- Thermoschalter in Primärwicklung
- Befestigung über Montagewinkel für stehende Montage
- Vollständig vakuumimprägniert
| Nenn-
leistung kVA |
Inenn
A |
Io(%)
zu Inenn |
Fe-Verluste
Nenn- betrieb W |
Cu-Verluste
Nenn- betrieb W |

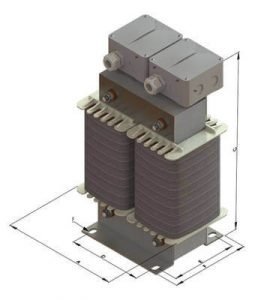

Uk(%) | Abmessungen ca. mm |
Kupfer-
gewicht kg
|
Gesamt-
gewicht kg
|
Baugröße |
Typ und
Bestellnummer |
|||||
|
A
|
B
|
C
|
D
|
E
|
F
|
||||||||||
| 3,15 | 14,4 | 2,4 | 48 | 132 | 2,9 | 220 | 161 | 365 | 136 | 133 | 10×18 | 9,7 | 32,5 | UI168/75 |
MTS0315
|
| 4,0 | 18,3 | 2,2 | 58 | 165 | 2,9 | 236 | 168 | 383 | 144 | 146 | 10×18 | 11,8 | 38,5 | UI180/93 | MTS0400 |
| 5,0 | 22,8 | 2,2 | 70 | 170 | 2,5 | 236 | 189 | 383 | 144 | 161 | 10×18 | 15,0 | 46,0 | UI180/93 | MTS0500 |
| 6,3 | 28,9 | 2,2 | 82 | 245 | 2,9 | 278 | 169 | 438 | 176 | 139 | 12×18 | 20,7 | 50,0 | UI210/63 | MTS0630 |
|
8,0
|
36,1 | 2,2 | 105 | 230 | 2,3 | 278 | 194 | 438 | 176 | 164 | 12×18 | 23,9 | 64,0 | UI210 | MTS0800 |
